基律纳LKAB铁矿的PoE网络解决方案

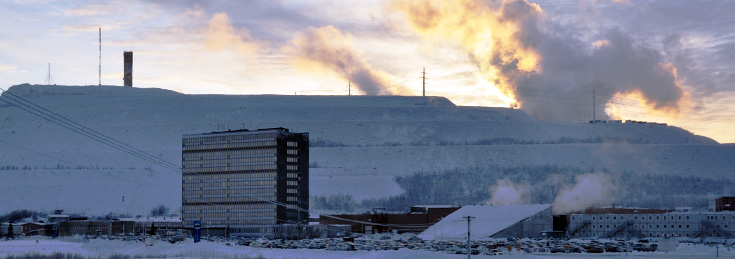

LKAB铁矿位于瑞典北部的基律纳市,是全世界最大的地下矿山。该矿山在地下900多米深处拥有400多公里的铺面道路

以及约4100名矿工,因此对安全和效率提出了很高的要求。自1890年以来,LKAB一直处于开采状态,并在现代尝试过

大多数工业网络以及安全和自动化系统。然而,直到在新建IT基础设施中引入威斯特摩的Viper和RedFox交换机来构建

工业主干网,LKAB似乎最终找到了一种一劳永逸的方案。“在网络基础设施方面,我们感觉终于得到了一直想要的效果。

这是一个我们可以长期使用并改进的系统。”LKAB的IT经理Jonas Esko说道。

LKAB还是世界上最现代化的矿山之一。新IT解决方案通过在受保护的办公网络与更难以到达的采矿地点之间建立直接的

无线连接,实现了全网络覆盖。起初在规划新网络基础设施时,LKAB希望获得一种长使用寿命的高效安全网络。他们希

望安装高容量和高可靠性的设备,提前应对潜在的瓶颈和高网络负载。极其严苛的地下环境、超长联网距离、高安全性

要求以及移动物体(例如车辆,甚至是员工)集成能力对网络设计和硬件可靠性提出了极高的挑战。然而,在找对产品

后,解决方案看起来出奇地简单。

地面的办公室与地下深达775米处的服务中心通过敷设在竖井中的光纤连接,使得矿山的恶劣环境

条件不会影响到网络设备。挑战在于将网络扩展到受保护的办公环境之外,接入恶劣的矿山环境中。

矿山中的湿度水平很高,并且随时存在直接暴露于污垢、粉尘以及墙面水流的风险。电子设备还可

能受到通风机和其他采矿设备的电磁干扰。

办公网络的光纤连接到矿山周围的定制机柜中。这些机柜装有一台RedFox工业交换机

(RFI-14-T4F-F4G),这是一种具备路由功能并配备千兆光纤和铜缆接口的高性能交换机。

每台Redfox交换机最多可连接8个不同的Viper交换机(Viper-212-T3G-P8)。Viper交换机极为坚

固,可以直接通过螺栓固定在矿山井壁上,并进一步连接各种不同设备,例如IP电话和无线接入点。


凭借极其坚固的特点,Viper交换机已成为市场上独一无二的交换机。外壳密封后,其防护等级可达IP65,并且通过集成

螺纹的M12连接器可以进一步增强。交换机外壳中内置的GoreTex薄膜允许所有水分和结露渗出,同时完全密封隔离周

边环境中的水分和污垢。该交换机最初专为应对铁路和列车环境的极端条件而设计,但测试表明其不仅符合而且实际上

已超出了EN50155标准的要求。Viper交换机使用高质量部件,使用寿命长达20年,且MTBF(平均无故障时间)达

600,000小时(MIL-HDBK-217)。在任何类型的关键应用中,高产品质量和可靠性都是至关重要的。

“不惧恶劣环境,同时提供千兆网速和以太网供电(PoE)功能是我们选择Viper交换机的原因。这种出色的表现也使得

Viper在工业交换机市场上独一无二。”Jonas Esko说道。

Viper交换机可为各种设备提供电力和网络连接。通过选择PoE解决方案,备用电源系统变得非常高效。用户再也无需在

所有连接设备上安装备用电池,只需安装交换机即可。

Westermo所有基于以太网的新产品都配备了WeOS操作系统。这意味着所有产品都经过专门设计和严格测试,完全兼

容自身的专用协议和其他工业协议。无论是Viper还是RedFox(或者其他Westermo产品),所有配置都可以通过相同

类型的CLI或网页界面完成。LKAB网络是包括多个虚拟局域网(VLAN)和数据优先级队列的简单解决方案,但是旨在

为解决更严苛的任务而设计。其基本理念是构建可以随时间不断发展的强大核心网络。无论是何时购买的交换机,持续

不断的WeOS升级都将使LKAB始终使用最先进的工业网络技术。

目前,LKAB网络已经全面运行,并处理各种不同应用程序的数据通信。其中一个例子是访问控制系统,该系统可以持

续跟踪矿山中的人数及其所处位置。另一个例子是可在挖掘机装载的石头含量超出铁矿石时发出指示的系统。此外还有

一个用于远程遥控车辆的应用程序,专为不适合手动驾驶的场合设计。“随着核心网络的就位,整个矿山现已实现全方

位连接。这意味着我们可以随时将任意类型的应用程序连接到企业网。”Jonas Esko说道。

未来还有很多机会来开发各种解决方案来进一步提升矿山工作的安全性和效率。这种稳健的工业网络可以随着矿山规模

的扩大而不断扩展性能和容量,适应网络负载的大幅增加。此外,持续不断的WeOS升级也有助于确保网络始终支持最

新的网络技术和标准。可以说,在网络效率方面,LKAB已经有足够能力来实现其未来每年开采3700万吨矿物的目标。
